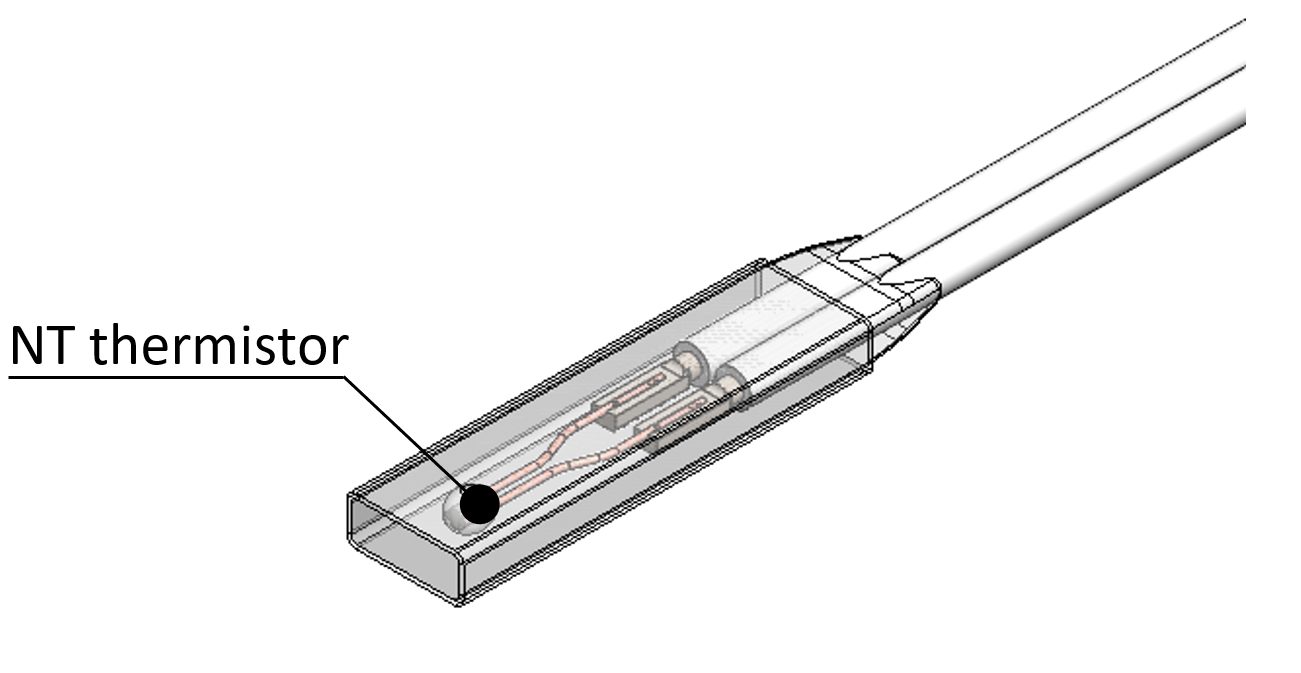

使用氟素树脂薄膜将高耐热的玻璃封装型热敏电阻(NT热敏电阻)封装后制成的小型薄型温度传感器。
● 特征
测温部较小,所以对平面温度检测的追踪性良好
传感器整体被氟素树脂覆盖,所以具有超群的耐热性、耐药性、耐油性。
● 使用温度范围
-40℃~200℃

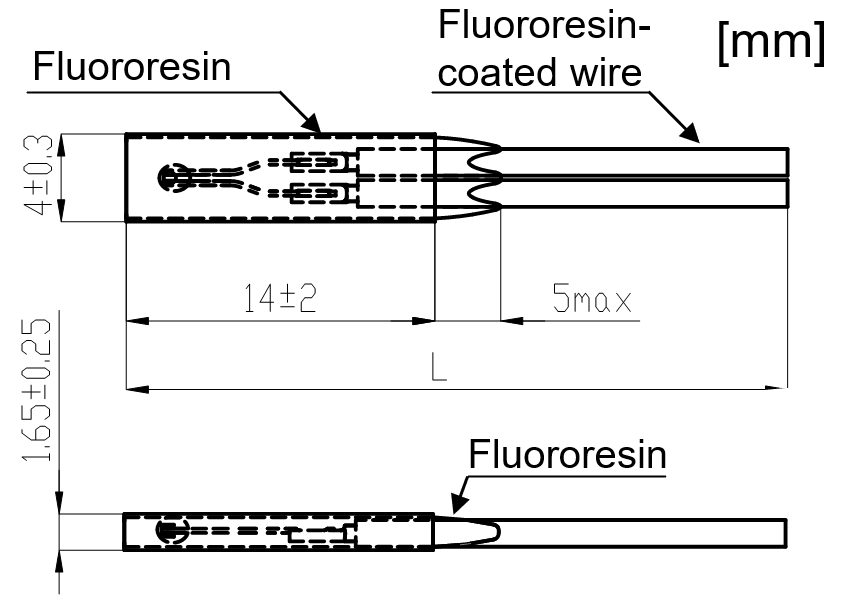

外形尺寸图
项目 | 内容 | 备注 |
---|---|---|
使用温度范围 | -40℃~200℃ | |
响应时间 | 約2.4s | 25℃→100℃ 搅拌水中 |
耗散系数 | 約1.59mW/℃ | 25℃静止空气中 |
耐电压 | AC 1,400V 1秒钟 0.5mA以下 | |
绝缘电阻 | DC 500V 100MΩ以上 |
○测量方法

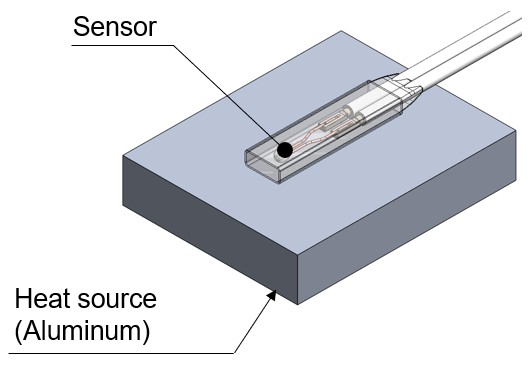

将传感器设置于平坦的热源(铝块)上。
以约0.5℃/s使热源从25℃升温至180℃,
监测该时的传感器检测温度。

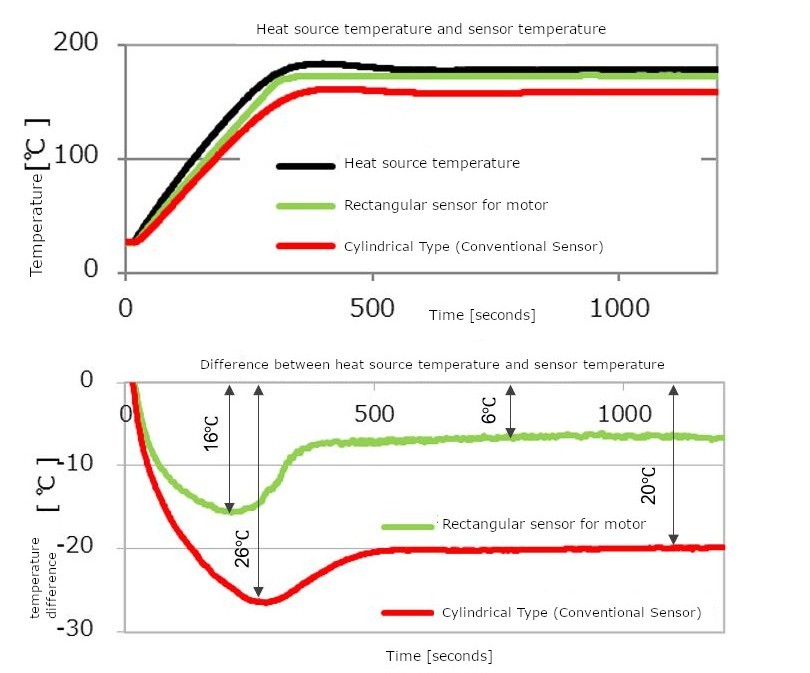

层压型 | 圆筒形 | |
---|---|---|
最大温度差 | 14.0℃ | 26.0℃ |
过渡时温度差 | 7.5℃ | 20.0℃ |
