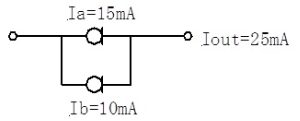

无论是相同电流值的组合、还是不同电流值的组合,流动电流均可通过并联方式成为各电流值之和。

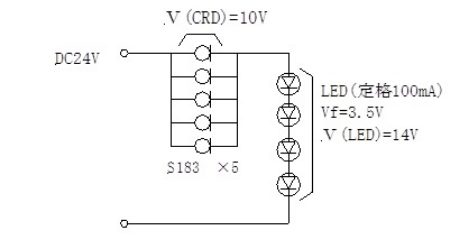

此外,并联的CRD数量也无限制,例如需使用5根18mA的产品并联时,还可实现90mA的大电流。并联可应用于其他各种组合电路结构。
CRD可分别视为独立的电流源,所以电流源的串联原本为禁止事项,但可按下述方法在串联状态下使用。
如果单纯地对CRD进行串联,电压将会集中于电流值较小一侧,从而产生超出最高使用电压的问题。
因此,需要采取相应措施以防超出CRD的最高使用电压。如下图所示,将稳压二极管并联于CRD后加以保护,以防对CRD施加过电压。此外,此时的CRD电流值选择相同电流值的产品。
连接的稳压二极管选择降伏电压不超过CRD最高使用电压的产品。 表1表示对应表。
特性 | E系列 | S系列 | ||
---|---|---|---|---|
最高使用电压 | 稳压 | 最高使用电压 | 稳压 | |
101~562 | 100 | 91 | 100 | 91 |
822 | 30 | 27 | 50 | 47 |
103 | 30 | 27 | 50 | 47 |
123 | 30 | 27 | 50 | 47 |
153 | 25 | 22 | 50 | 47 |
183 | 25 | 22 | 40 | 36 |

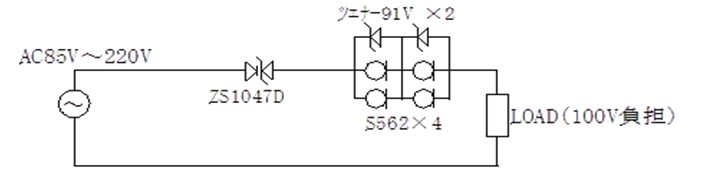

可通过CRD的串联在AC85V~AC220V的广泛电压范围内为负载提供恒流。但是,这种电路的大部分电压均由CRD来承担,所以不能算是高效电路。因此,可谓小电流时的有效电路。
适用于需要双向恒流特性时、或异常状态下逆电流流动时的电流限制等。
此外,还可如下图所示将电流值设置为不平衡。

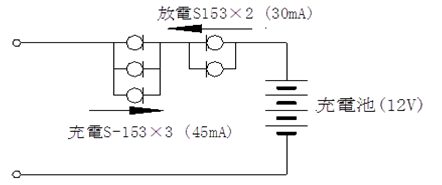

例如,在电池充电电流、放电电流的限制电路上更改并联数量,即可分别设置充电电流、放电电流。

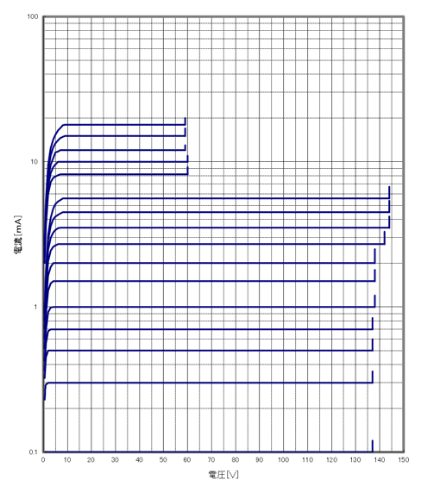

静特性如下图所示,是在施加电压达到10V以上后,即使施加电压变动也可维持的一定电流值。以短时间脉冲测量的特性是在可忽略通电所生热量的条件下测量的数值。

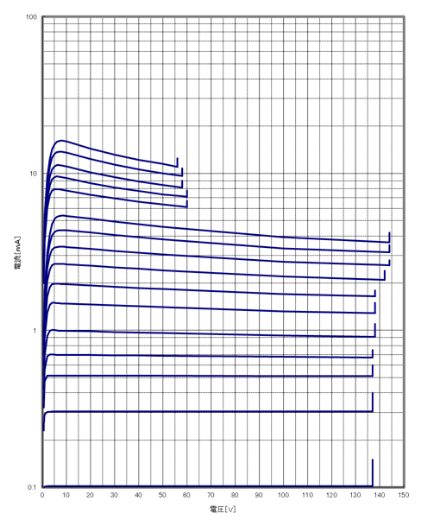

动特性是指直流连续通电时的电流电压特性。
是指CRD通过通电自热达到热饱和时的电流值特性。
与静特性相比,动特性具有电流随施加电压变大而下降的倾向。向CRD施加的电压V和电流I所生功率P=V×I为热量。与CRD的热阻相比,如果发热量足够小,则不会出现明显的温度上升。但是,在100mW以上的功率下使用CRD时,则无法避免自热导致的温度上升的影响。
基于上述状况,电流较大的CRD一侧出现的这种倾向将变得明显。
与此相对,小电流产品不会受到自热的影响,具有良好的恒流特性。
CRD的动特性的电流值会在自热所致施加电压变大后而变小,但可将电阻器并联于CRD对这种电流的下降进行补偿。
表2表示CRD S系列和E系列的补偿电阻。
类型名称 | S-102 | S-152 | S-202 | S-272 | S-352 | S-452 | S-562 | S-822 | S-103 | S-123 | S-153 | S-183 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
电阻值 | 1.1MΩ | 430kΩ | 300kΩ | 200kΩ | 130kΩ | 91kΩ | 62kΩ | 27kΩ | 18kΩ | 15kΩ | 12kΩ | 9.1kΩ |
类型名称 | E-102 | E-152 | E-202 | E-272 | E-352 | E-452 | E-562 | E-822 | E-103 | E-123 | E-153 | E-183 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
电阻值 | 1MΩ | 390kΩ | 240kΩ | 120kΩ | 82kΩ | 56kΩ | 39kΩ | 20kΩ | 15kΩ | 11kΩ | 9.1kΩ | 7.5kΩ |
夹止电流在1mA以上的恒流二极管电流具有负温度系数,电流值会因自热而减少。
可通过补偿电阻抑制电流值的减少,由此实现良好的恒流特性。

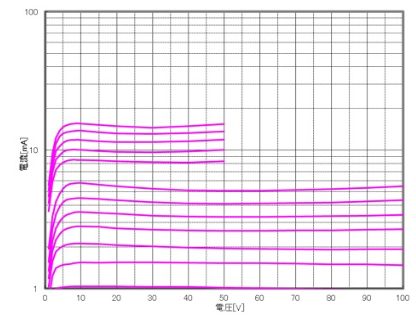

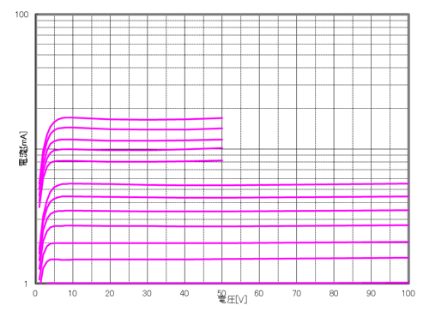

曲线图3、4表示通过自热补偿电阻进行补偿后的动特性。
由于会因实装状态下的热阻而发生变化,所以建议在实装状态下更改电阻值,通过实验求得并选择最合理的自热补偿电阻。
